Revo EC-lijn

BRANDER Revo EC 30kW NIEUW

Pelletbrander met roterende verbrandingskamer InCroX® en EC-ventilator (BLDC). Montageopening Ø 135 mm. Voor ketels Klasse 5 Ecodesign, rendement tot 99%. De grootste in de Revo EC-lijn — voor pelletketels met hoog vermogen, meergezinswoningen en commerciële objecten.

Vermogensbereik
van 9,0 tot 30 kW

PellasX Revo 30kW brander

Verbrandingskamer

Materiaal InCroX PellasX

InCroX®

InCroX is een hittebestendige legering met een hoog chroomgehalte, bestand tegen hogetemperatuurcorrosie. De homogene, naadloze structuur zorgt voor duurzaamheid. In Revo-branders toegepast als gietstaal (roterende verbrandingskamer) en in ECOS en ECOS Industrial als gietijzer (roosterplaten).
Lees meer over de technologie
PellasX Revo EC - Luchtschoepensysteem Air Blade, controle van luchtverdeling

Luchtschoepensysteem

Zorgt voor een nauwkeurige controle van de luchtverdeling in de verbrandingskamer. Het systeem sluit mechanisch de luchttoevoer af naar zones waar overmaat ervan niet gewenst is.
Lees meer over de technologie
PellasX - overdrukverbranding_BLACK_2

Overdruk-verbrandingssysteem

Systeem voor centrale luchttoevoer naar de verbrandingskamer om de verbrandingsefficiëntie en de veiligheid te verhogen. De lucht versterkt de werveling van de vlam en de toepassing van een Venturi-buis vermindert het risico op terugslag van de vlam.
Lees meer over de technologie
PellasX - roterende verbrandingskamer

Roterend Verbrandingskamersysteem

Een duurzame en onderhoudsvriendelijke oplossing. Verbrandingskamer op lagers — automatische asverwijdering en minimaal onderhoud van het apparaat.
Lees meer over de technologie
PellasX - X.Gnite System_3

X.Gnite System

Automatische brandstofontsteking die in alle PellasX-branderlijnen wordt toegepast. Zorgt voor een herhaalbare en betrouwbare start van de brandercyclus zonder tussenkomst van de gebruiker.
Lees meer over de technologie

Lucht en brandstof

PellasX Revo EC - EC-ventilator met BLDC-motor aangestuurd door X.Board

EC-ventilator

De elektronisch aangestuurde borstelloze gelijkstroommotor zorgt voor een laag energieverbruik, een stille werking en een vloeiende, nauwkeurige toerentalregeling — bij een aanzienlijk lager energieverbruik dan traditionele AC-ventilatoren
Lees meer over de technologie
Revo EC voerschroef verwijderen

Interne toevoer

Een moderne motorreductor geïntegreerd met een synchroonmotor zorgt voor nauwkeurige brandstofdosering en een laag energieverbruik.
Lees meer over de technologie

Elektronica en besturing

S.Control besturing — touchscreen

S.Control-regelaar

Geavanceerde branderregelaar die zorgt voor de precieze aansturing van de brandstoftoevoer, de werking van de ventilatoren, de ontsteking en de beveiligingssystemen. Optimaliseert het verbrandingsproces in realtime.
Bekijk de S.Control-regelaar
X.Board System — variant van de Revo-lijn

X.Board System

Combinatie van de veilige branderstekker met handige klemmenblokken voor het aansluiten van alle branderonderdelen — vergemakkelijkt montage en service.
Lees meer over de technologie
PellasX - x.plug stekker

X.Plug System

Een eigen ontwerp van een veilige branderstekker, ontwikkeld en vervaardigd uitsluitend voor PellasX. Werkt samen met X.Board System (aansluitprintplaat) en vormt zo een complete elektrische module van de brander.
Lees meer over de technologie

Veiligheid

Stortbrandbeveiliging Revo met geïntegreerde brandwering

Toevoer met vlamafsluiter

Geïntegreerd veiligheidssysteem op basis van een toevoerschacht met een kantelbare klep met contragewicht, die een fysieke barrière vormt tussen de verbrandingskamer en de brandstoftoevoer.
Lees meer over de technologie

Montage en onderhoud

PellasX Revo EC - eenvoudig onderhoud van de brander, demontage met 4 schroeven

Eenvoudig onderhoud van de verbrandingskamer

Dankzij de modulaire constructie van de brander hoeft u slechts vier schroeven los te draaien om de gehele module van de roterende verbrandingskamer te verwijderen, wat het werk tijdens het seizoensonderhoud aanzienlijk vergemakkelijkt.
Lees meer over de technologie
PellasX Revo - montageclips van het Quick Assembly-systeem voor snelle montage van de brander

Snelmontagesysteem

Het gebruik van klemsluitingen maakt een snelle montage en demontage van de brander op de speciale afstandsflens mogelijk.
Lees meer over de technologie
Systeem voor snelle montage/demontage van de ontsteker

Systeem voor snelle vervanging van de ontsteker

De X.Gnite-ontsteker is ontworpen met het oog op eenvoudige vervanging. Het systeem voor snelle montage/demontage maakt het demonteren van de brander tijdens de vervanging van het ontstekingselement overbodig.
Lees meer over de technologie
Specificaties

Specificaties

Minimaal vermogen 9.0 kW
Maximaal vermogen 30 kW
Verbrandingsrendement tot 99%
Ecodesign-klasse Class 5
Compatibele brandstoffen houtpellets A1 met diameter 6-8 mm, pellets van lage kwaliteit 6-8 mm
Max. brandstofverbruik 6.88 kg/h
Gewicht van de brander 17.5 kg
Montageopening Ø 135 mm
Min. diepte van de kamer ≥520 mm
Onderdruk in de kamer 10 Pa
Stroomverbruik — bedrijf 67 W
Stroomverbruik — ontsteking 367 W
Lengte van externe toevoer 0.5 – 4.0 m
Voeding 230 V AC / 50 Hz
Technologieën Overdruk-verbrandingssysteem, Luchtschoepensysteem, InCroX®, EC-ventilator, Interne toevoer, X.Board System, X.Gnite System, S.Control-regelaar, Snelmontagesysteem, Eenvoudig onderhoud van de verbrandingskamer, X.Plug System, Systeem voor snelle vervanging van de ontsteker, Toevoer met vlamafsluiter, Roterend Verbrandingskamersysteem
wymiary

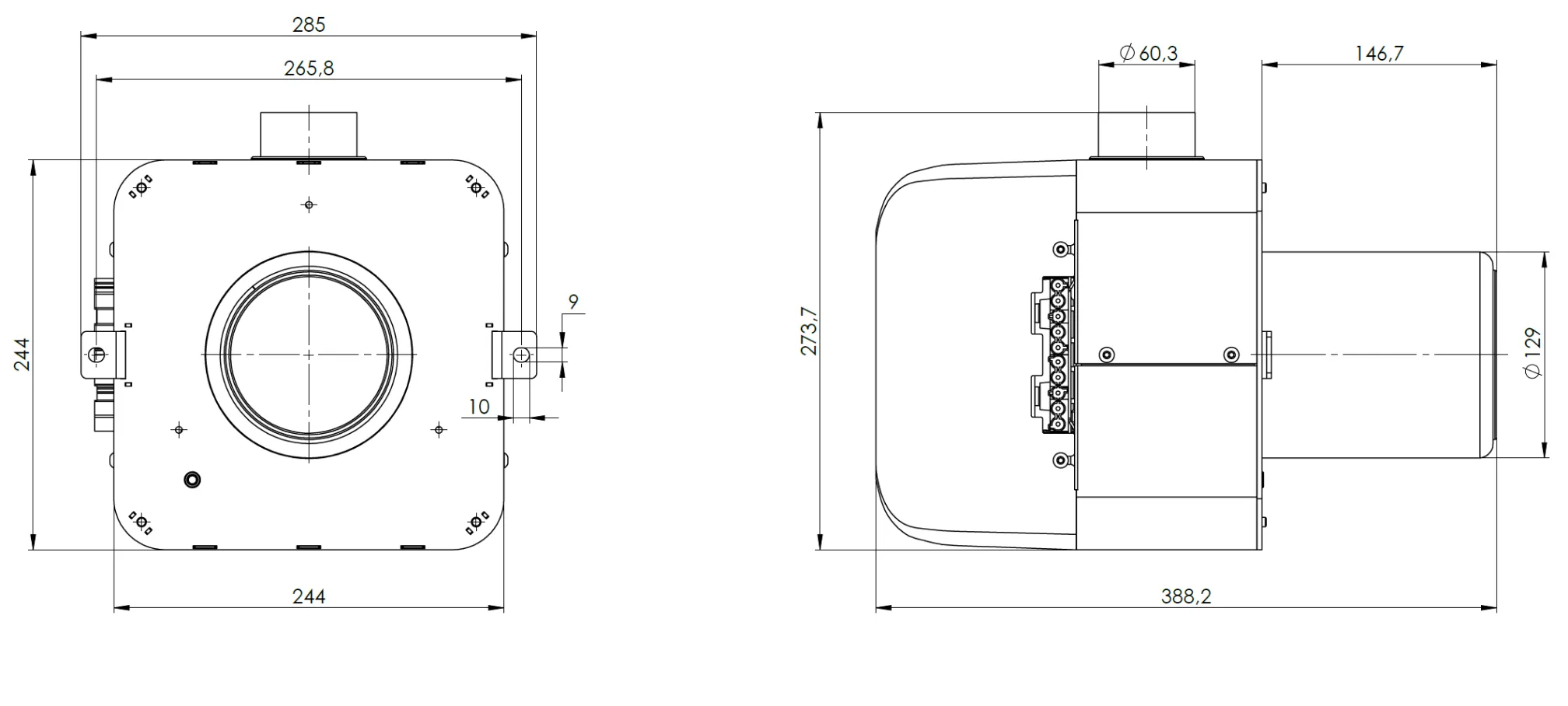

Afmetingen

Schema afmetingen - afmetingenR16
zestaw

Set

De set bestaat uit:

  • Brander Revo EC 16kW met roterende verbrandingskamer InCroX®
  • S.Control-besturing
  • Externe toevoer
